Ферохромът, който се топи чрез електросиликоново отопление се извършва в фиксирана трифазна електрическа дъгова пещ. Могат да се използват електроди за самостоятелно печене. Облицовката на пещта е изработена от магнезиев тухла (суха сграда). Краткият живот на лигавицата е важен въпрос при производството на нисковъглероден ферохром. Поради високата температура на топене (до 1650 градуса по Целзий), животът на лигавицата обикновено е кратък.

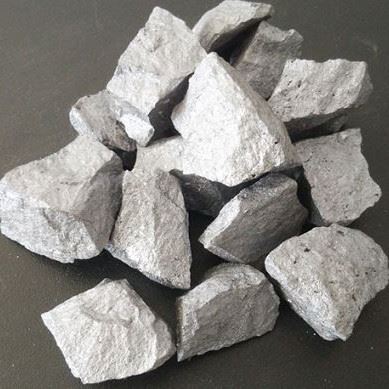

Суровините за топене на ниско-въглероден ферохром включват хромова руда, силико-хромна сплав и вар. Хромовата руда трябва да бъде суха и чиста прахова руда. По-високо съдържание Cr2O3, толкова по-добре, и по-ниско съдържание на примес, толкова по-добре. Съдържанието на фосфор в хромната руда не трябва да бъде по-голямо от 0,03%, а размерът на частиците е по-малък от 60 мм. Силиконовата сплав трябва да бъде счупена, с размер на частиците по-малък от 30 mm и без шлака. Варът трябва да бъде прясно изгорен, със съдържание на CaO не по-малко от 85%.
